Seria MS20xxBPrzenośny analizator obwodów z ekranem dotykowym : VNA Master

Zapytaj o produkt

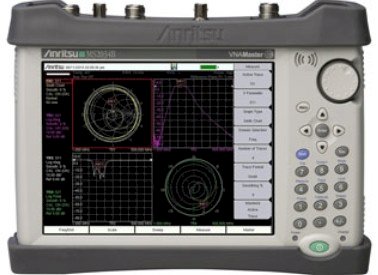

Przenośny analizator obwodów z ekranem dotykowym : VNA Master
Producent:

Galeria:

Opis
  • MS2024B : VNA 500 kHz — 4 GHz
  • MS2025B : VNA 500 kHz — 6 GHz
  • MS2034B : VNA 500 kHz — 4 GHz SPA 100 kHz — 4 GHz
  • MS2035B : VNA 500 kHz — 6 GHz SPA 100 kHz — 6 GHz

Seria VNA Master to przenośne analizatory obwodów (VNA) zaprojektowane do dokonywania dokładnych korygowanych wektorowo 1- portowych pomiarów amplitudy, fazy, odległości do uszkodzeń oraz 1-ścieżkowych 2-portowych pomiarów amplitudy i fazy w zakresie częstotliwości od 2MHz do 4GHz / 6GHz.

Modele MS2034B i MS2036B w niewielkiej, przenośnej obudowie posiadają analizator widma pracujący w paśmie od 9kHz do 4GHz/7.1GHz.

VNA Master bazuje na platformie nowej generacji o wysokiej mocy obliczeniowej umożliwiającej dokonywanie szybkich pomiaróww dziedzinie częstotliwości i pomiarów odległości od uszkodzeń, co znacząco skraca czas pracy inżynierów.

Dwa ustawienia mocy dla pomiarów 2-portowych optymalizują możliwości pomiarów wzmocnienia i izolacji. VNA Master może posiadać następujące funkcje:

  • monitor mocy (wymaga zewnętrznego czujnika) - opcja 5
  • Bias Tee z regulowanym napięciem (+12 do +24V) – opcja 10
  • woltomierz wektorowy - opcja15
  • bardzo dokładny miernik mocy (dokadność +/-0.16dB) – opcja 19 + wymagana sonda PSN50
  • analizator interferencji - opcja 25, dostępna tylko dla modeli MS203xB
  • skaner kanałowy - opcja 27, dostępna tylko dla modeli MS203xB
  • odbiornik GPS - opcja 31

Kierunkowość przekraczająca 42 dB w całym paśmie częstotliwości minimalizuje błędy kierunkowości dzięki czemu uzyskuje się dokładne wyniki pomiarów w całym paśmie. Odporność na zakłócenia RF do +17dBm pozwala na otrzymywanie dokładnych wyników pomiarów nawet w gęstych środowiskach RF.

VNA Master łączy cechy wektorowego analizatora sieci i analizatora widma w jednym bardzo lekkim (tylko 2,9kg), zasilanym bateryjnie (baterie Li-Ion) przyrządzie pomiarowym. Zaawansowane oprogramowanie zarządzania i analizy danych (“Master Software Tools”) dołączone do każdego VNA Mastera dostarcza prostego narzędzia zarządzania, archiwizacji i analizy danych. VNA Master wyposażony jest w 8.4 calowy, kolorowy wyświetlacz, oferujący rozdzielczość SVGA, który ułatwia pomiary wewnątrz i na zewnątrz w każdych warunkach pogodowych. Wewnętrzna pamięć pozwala na zapisanie więcej niż 1000 pomiarów i ustawień, a przy użyciu karty pamięci typu Compact Flash można zapisać nieskończoną liczbę ustawień. Zapisane ustawienia mogą być skopiowane na komputer przy użyciu interfejsów Ethernet 10/100 Base-T oraz USB 2.0.

Opcje i akcesoria
MS2024B     VNA Master, 2-port, 1-path, 500 kHz to 4 GHz
MS2024B-0010     Option 10, Bias Tee
MS2024B-0015     Option 15, Vector Voltmeter
MS2024B-0019     Option 19, High Accuracy Power Meter (Requires Sensor, sold separately)
MS2024B-0031     Option 31, GPS Receiver (Requires GPS Antenna P/N 2000-1528-R or 2000-1652-R, sold separately)
MS2024B-0411     Option 411, Ethernet Connectivity
MS2024B-0501     Option 501, Distance-Domain
MS2024B-0098     Option 98, Standard Calibration
MS2024B-0099     Option 99, Premium Calibration
MS2025B     VNA Master, 2-port, 1-path, 500 kHz to 6 GHz
MS2025B-0010     Option 10, Bias Tee
MS2025B-0015     Option 15, Vector Voltmeter
MS2025B-0019     Option 19, High Accuracy Power Meter (Requires Sensor, sold separately)
MS2025B-0031     Option 31, GPS Receiver (Requires GPS Antenna P/N 2000-1528-R or 2000-1652-R, sold separately)
MS2025B-0411     Option 411, Ethernet Connectivity
MS2025B-0501     Option 501, Distance-Domain
MS2025B-0098     Option 98, Standard Calibration
MS2025B-0099     Option 99, Premium Calibration
10580-00301     User's Guide(For MS20XXB Models)
10580-00302     Programming Manual (For MS20XXB Models)
10580-00289     VNA Master Vector Network Analyzer Measurement Guide (For MS202XC and MS20XXB Models)
10580-00303     Maintenance Manual (For MS20XXB Models)
MS2034B     VNA Master, 2-port, 1-path, 500 kHz to 4 GHz, + Spectrum Analyzer, 100 kHz to 4 GHz
MS2034B-0010     Option 10, Bias Tee
MS2034B-0015     Option 15, Vector Voltmeter
MS2034B-0019     Option 19, High Accuracy Power Meter (Requires Sensor, sold separately)
MS2034B-0025     Option 25, Interference Analyzer
MS2034B-0027     Option 27, Channel Scanner
MS2034B-0031     Option 31, GPS Receiver (Requires GPS Antenna P/N 2000-1528-R or 2000-1652-R, sold separately)
MS2034B-0411     Option 411, Ethernet Connectivity
MS2034B-0431     Option 431, Coverage Mapping
MS2034B-0501     Option 501, Distance-Domain
MS2034B-0509     Option 509, AM/FM/PM Demodulation Analyzer
MS2034B-0098     Option 98, Standard Calibration
MS2034B-0099     Option 99, Premium Calibration
MS2035B     VNA Master, 2-port, 1-path, 500 kHz to 6 GHz + Spectrum Analyzer, 100 kHz to 6 GHz
MS2035B-0010     Option 10, Bias Tee
MS2035B-0015     Option 15, Vector Voltmeter
MS2035B-0019     Option 19, High Accuracy Power Meter (Requires Sensor, sold separately)
MS2035B-0025     Option 25, Interference Analyzer
MS2035B-0027     Option 27, Channel Scanner
MS2035B-0031     Option 31, GPS Receiver (Requires GPS Antenna P/N 2000-1528-R or 2000-1652-R, sold separately)
MS2035B-0411     Option 411, Ethernet Connectivity
MS2035B-0431     Option 431, Coverage Mapping
MS2035B-0501     Option 501, Distance-Domain
MS2035B-0509     Option 509, AM/FM/PM Demodulation Analyzer
MS2035B-0098     Option 98, Standard Calibration
MS2035B-0099     Option 99, Premium Calibration
10580-00301     User's Guide(For MS20XXB Models)
10580-00302     Programming Manual (For MS20XXB Models)
10580-00289     VNA Master Vector Network Analyzer Measurement Guide (For MS202XC and MS20XXB Models)
10580-00303     Maintenance Manual (For MS20XXB Models)
