E7000L SitePROFILER™Analizator anten i kabli z wbudowanym miernikiem mocy i kalibratorem automatycznym

Zapytaj o produkt

Galeria:

Opis

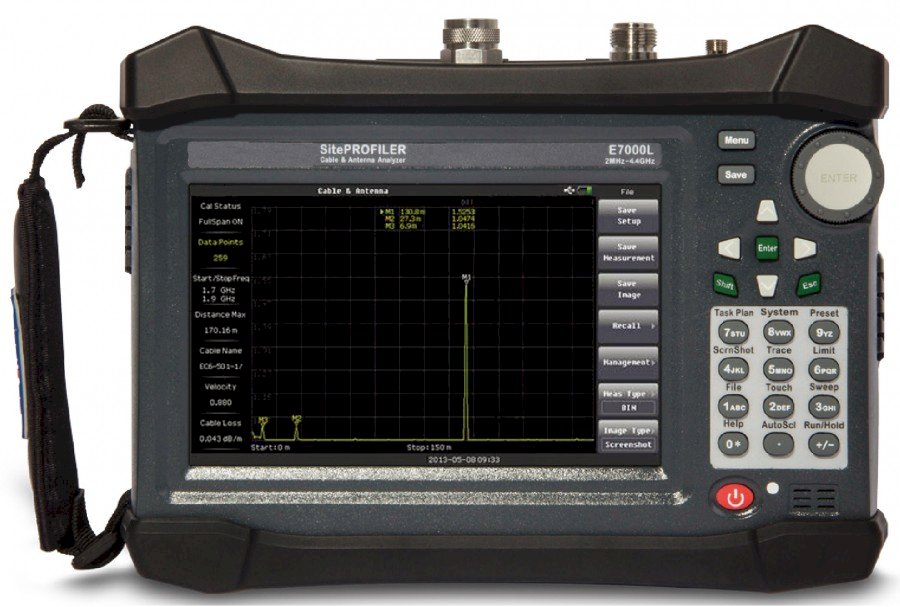

Analizator kabli i anten E7000L zapewnia wszystkie niezbędne funkcje pomiarowe i wydajność, aby dokładnie zdiagnozować i zweryfikować system kablowy i antenowy oraz złącza RF a także wykonać podstawowe testy linii światłowodowych.  Mniejszy i lżejszy od modelu E7000B, E7000L jest idealny do instalacji w miejscach, w których działają bezprzewodowe sieci komórkowe. Wbudowany, duży ekran dotykowy 7” (rozdzielczość 800 x 600) znacząco ułatwia obsługę przyrządu i zwiększa szybkość wykonywania pomiarów.

Rozwój sieci bezprzewodowych stawia coraz większe wymagania przed specjalistami i wykonawcami, którzy zajmują się instalacją, konserwacją i usuwaniem usterek w sieciach komunikacji bezprzewodowej. Większość problemów związanych z instalacją i działaniem sieci bezprzewodowych często występuje w infrastrukturze stacji bazowej, na którą składa się system kablowy i antenowy oraz związane z nimi złącza RF. Problem pogłębia fakt, że często stacje bazowe znajdują się na terenach wiejskich lub w miejscach trudno dostępnych.

Analizatory kabli i anten serii E7000, zaprojektowane specjalnie dla operatorów, profesjonalistów z branży bezprzewodowej i wykonawców, którzy instalują, konserwują i rozwiązują problemy z sieciami komunikacji bezprzewodowej. Zapewniają one wszystkie niezbędne funkcje pomiarowe i wydajność, aby dokładnie zdiagnozować i zweryfikować system kablowy i antenowy oraz złącza RF, a także wykonać podstawowe testy linii światłowodowej.

Pomiary

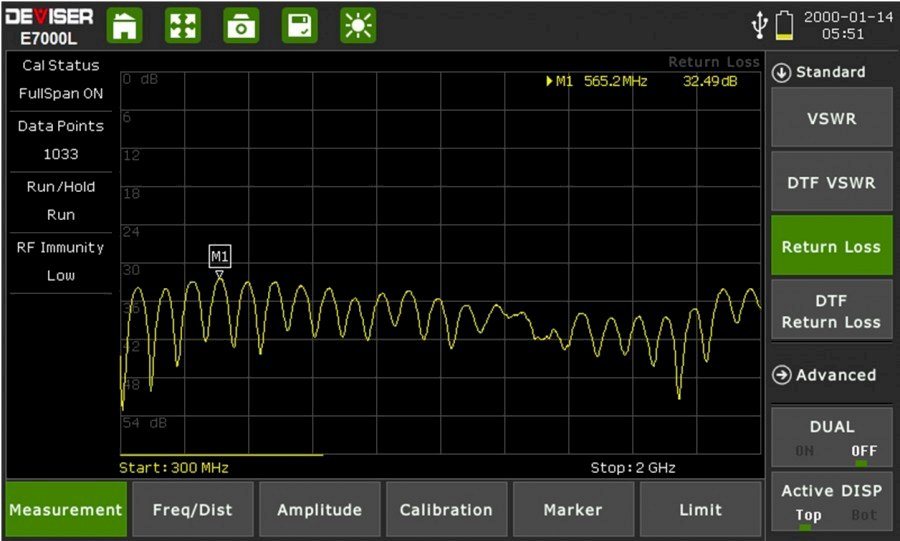

- Odbicie - Tłumienie lub VSWR

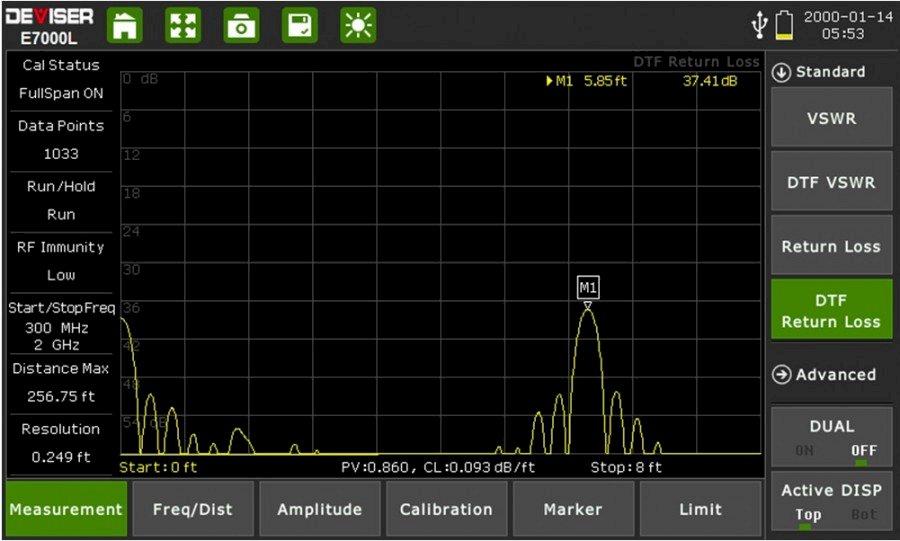

- Lokalizacja uszkodzeń - DTF/RL lub DTF/VSWR
- Strata kabla
- Faza 1-portowa

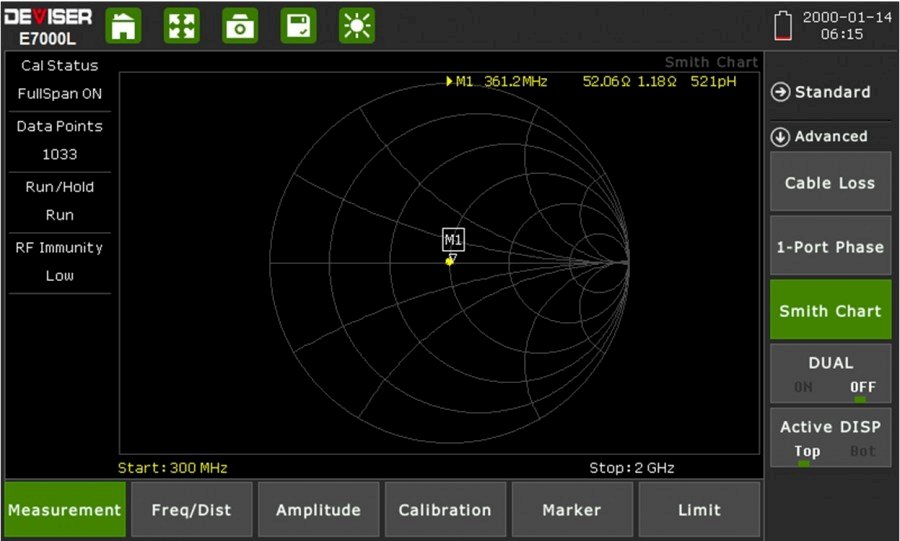

- Wykres Smitha

Opcje pomiarowe z oprogramowaniem Deviser mogą być dodane w momencie zakupu lub w późniejszym terminie
w miarę rozwoju potrzeb testowych - bez konieczności zwrotu produktu do Deviser Instruments lub jednego z autoryzowanych centrów serwisowych.
centrów serwisowych.
Te opcje pomiarowe są opisane poniżej.

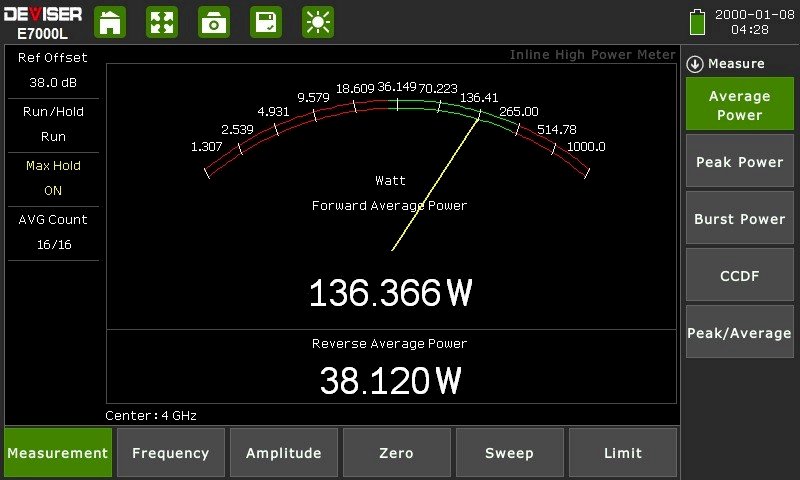

Miernik dużej mocy RF w linii (opcja DML-015)

Opcja miernika wysokiej mocy RF inline zapewnia pomiary RMS z dokładnością zarówno dla sygnałów CW jak i złożonych sygnałów modulowanych cyfrowo. Obsługuje zakres częstotliwości 50M~6GHz. Opcja DML-015 nie zawiera zewnętrznego czujnika (PN: E7000A-0050) niezbędnego dla miernika mocy RF.

Wewnętrzny miernik mocy RF, 20MHz - 4,4GHz (opcja DML-E7000L-0040)

Opcja wewnętrznego miernika mocy zapewnia standardową dokładność testowania mocy RF bez potrzeby stosowania zewnętrznego sprzętu.

Optyczny miernik mocy (opcja DML-E7000-OPM)

Tryb miernika mocy optycznej zapewnia dokładność i liniowość w szerokim zakresie długości fal. Można go używać do wszystkich pomiarów mocy optycznej, takich jak pomiar strat w światłowodach i ocena wydajności urządzeń optycznych. Nie są potrzebne oddzielne akcesoria do miernika mocy ani dodatkowe narzędzia. Opcja DML-OPM zawiera tryb Visual Fault Indicator (VFL), zapewniający silne źródło światła do lokalizowania uszkodzonych lub źle nałożonych włókien.

Tryb pomiarowy Fiber Inspection (opcja DML-DI-1000)

Kontrola połączeń światłowodowych jest niezbędna do zapewnienia wydajności i długowieczności łączności światłowodowej. Opcja DML-017L umożliwia szybkie i łatwe poświadczenie, że każde połączenie w miejscu instalacji komórki jest zoptymalizowane pod kątem trwałej wydajności. E7000B (E7060B) obsługuje ręczną sondę światłowodową (PN: DI- 1000LP), która jest używana do przechwytywania obrazów wideo z czujnika, analizowania obrazów pod kątem wad i zanieczyszczeń na końcach włókien oraz dostarczania wiarygodnych wyników PASS/FAIL w celu zagwarantowania wydajności połączeń optycznych. Ręczna sonda światłowodowa nie jest dołączona do tej opcji.

Wewnętrzny moduł GPS (opcja DML-E7000L-0030)

Opcja GPS High Precision może być używana do potwierdzania dokładnej lokalizacji (długość, szerokość geograficzna, wysokość) pomiaru, jak również informacji o czasie uniwersalnym (UT). Każdy ślad może zostać ostemplowany informacjami o lokalizacji, aby upewnić się, że pomiary są wykonywane we właściwym miejscu. Opcja DML-990L nie zawiera anteny Deviser GPS (PN: BDA700e).

Opcje i akcesoria
E7000-800   RF Power Meter (requires E7000A-0050 Sensor or E7000A-0040 Sensor)
DS2500-704   GPS Dongle (USB Connector)
E7000-757   GPS Antenna
Opm model   Optical Power Meter and VFL (L & B Series)
E7000L-0030   GPS Module, Internal Built-In (L & B Series)
E7000L-0060   802.11 a/b/g WiFi Module, Internal Built-In (L & B Series)
E8000-700   Intelligent Battery Charger
A-MiniB   USB Cable
E7000-209   USB Optical Microscope
E7000-801   USB Optical Microscope Software
AMT70060   low-reflection display
E7000-002   Calibration and Compliance Certificate (with Data)(Deviser)
DS2500-700   Power Cord: 3-Prong power cord plus ground (for use in USA)
DS2500-701   Power Cord: 2-Prong power cord plus ground (for use in Europe except UK)
DS2500-702   Power Cord: 3-Prong power cord plus ground (for use in AUS)
DS2500-703   Power Cord: 3-Prong power cord plus ground (for use in UK)




Optional Accessories
E7000A-0050   In-line Bi-Directional RF High Power Sensor, 300 MHz to 4GHz, 2mW to 150W, N(f) 50Ω
E7000A-0040   Terminal Power Meter



Calibration Components, RF Test Kit
E7000-700   Precision “Y” Open/Short/Load Calibration Combination, N(m), 42dB, DC to 6GHz, 50Ω
E7000-710   Precision “Y” Open/Short/Load Calibration Combination, N(f), 42dB, DC to 6GHz, 50Ω
E7000-711   Precision “T” Open/Short/Load Calibration Combination, 7/16 DIN(m), DC-6GHz
E7000-712   Precision “T” Open/Short/Load Calibration Combination, 7/16 DIN(f), DC-6GHz
E7000-713   Open/Short, N(m), DC to 18GHz, 50Ω
E7000-714   Open/Short, N(f), DC to 18GHz, 50Ω
E7000-715   Precision Load, 42dB, N(m), 6GHz, 50Ω
E7000-716   Precision Load, 42dB, N(f), 6GHz, 50Ω
E7000-700   Precision “Y” Open/Short/Load Calibration Combination, N(m), 42dB, DC to 6GHz, 50Ω
E7000-710   Precision “Y” Open/Short/Load Calibration Combination, N(f), 42dB, DC to 6GHz, 50Ω
E7000-711   Precision “T” Open/Short/Load Calibration Combination, 7/16 DIN(m), DC-6GHz
E7000-712   Precision “T” Open/Short/Load Calibration Combination, 7/16 DIN(f), DC-6GHz
E7000-713   Open/Short, N(m), DC to 18GHz, 50Ω
E7000-714   Open/Short, N(f), DC to 18GHz, 50Ω
E7000-715   Precision Load, 42dB, N(m), 6GHz, 50Ω
E7000-716   Precision Load, 42dB, N(f), 6GHz, 50Ω
E7000-702   Test Extension Cable, 1.5m, N(m) to N(f), 6GHz, 50Ω
E7000-703   Test Extension Cable, 1.5m, N(f) to N(f), 6GHz, 50Ω
E7000-739   RF Test Port Cable, Armored, Phase Stable, 1.5m, N(m) to N(f), 18GHz, 50Ω
E7000-740   RF Test Port Cable, Armored, Phase Stable, 1.5m, N(m) to 7/16 DIN(f), 18GHz, 50Ω
E7000-729   RF Test Port Cable, Armored, Phase Stable, 1.5m, N(m) to 7/16 DIN(m), 18GHz, 50Ω
E7000-730   RF Test Port Cable, Armored, Phase Stable, 3.0m, N(f) to N(f), 18GHz, 50Ω
E7000-731   RF Test Port Cable, Armored, Phase Stable, 3.0m, N(m) to 7/16 DIN(f), 18GHz, 50Ω
E7000-732   RF Test Port Cable, Armored, Phase Stable, 3.0m, N(m) to 7/16 DIN(m), 18GHz, 50Ω
E7000-704   RF Test Port Cable, Unarmored, Phase Stable, 1.5m, N(m) to N(f), 6GHz, 50Ω
E7000-705   RF Test Port Cable, Unarmored, Phase Stable, 1.5m, N(m) to 7/16 DIN(f), 6GHz, 50Ω
E7000-706   RF Test Port Cable, Unarmored, Phase Stable, 1.5m, N(m) to 7/16 DIN(m), 6GHz, 50Ω
E7000-707   RF Test Port Cable, Unarmored, Phase Stable, 3.0m, N(f) to N(f), 6GHz, 50Ω
E7000-708   RF Test Port Cable, Unarmored, Phase Stable, 3.0m, N(m) to 7/16 DIN(f), 6GHz, 50Ω
E7000-709   RF Test Port Cable, Unarmored, Phase Stable, 3.0m, N(m) to 7/16 DIN(m), 6GHz, 50Ω
E7000-741   Test Extension Cable, 1.5m, N(m) to N(m), 6GHz, 50Ω
E7000-742   Test Extension Cable, 3m, N(m) to N(f), 6GHz, 50Ω
E7000-743   Test Extension Cable, 3m, N(m) to N(m), 6GHz, 50Ω
E7000-756   RF Test Port Cable, Armored, Phase Stable, 1.5m, N(m) to N(f), 6GHz, 50Ω
E7000-744   RF Test Port Cable, Armored, Phase Stable, 1.5m, N(m) to N(m), 6GHz, 50Ω
E7000-745   RF Test Port Cable, Armored, Phase Stable, 3.0m, N(m) to N(f), 6GHz, 50Ω
E7000-746   RF Test Port Cable, Armored, Phase Stable, 3.0m, N(m) to N(m), 6GHz, 50Ω
E7000-717   L29/N-KJ Converter
E7000-720   L29/N-JK Converter
