Wektorowy analizator sieci VNA : VectorStar
Producent:
Technologie:

Galeria:

Opis

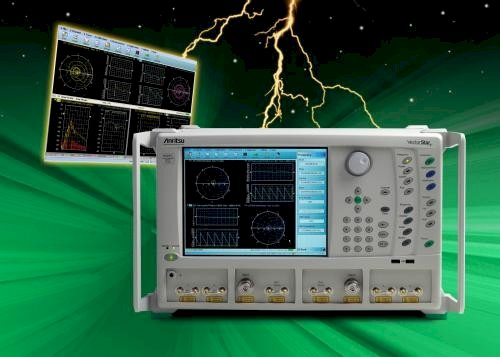

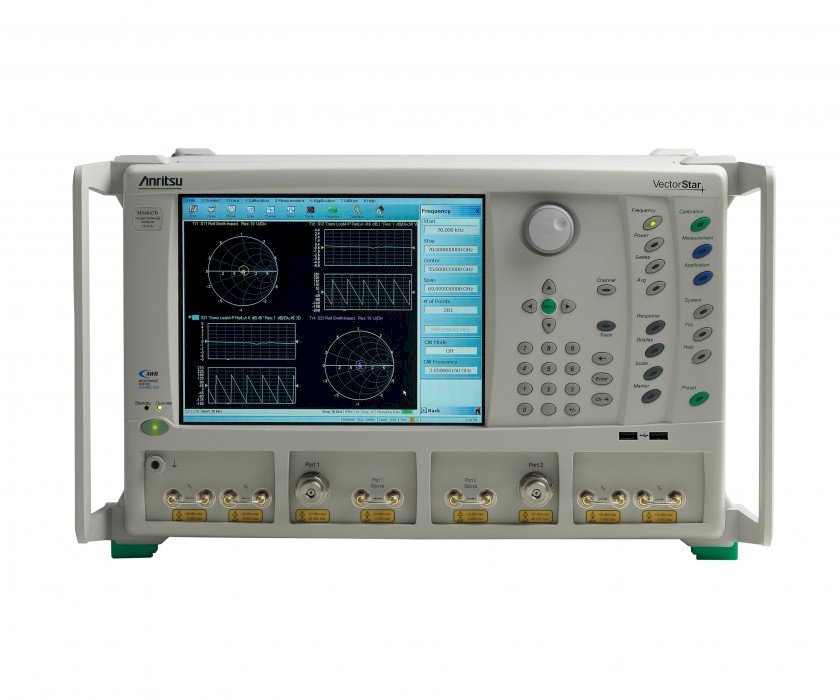

MS4640B to linia wysokiej klasy  wektorowych analizatorów sieci (VNA), oferująca najlepsze na rynku parametry w najnowocześniejszej formie.

Cechy kluczowe:

  • Najszersze pasmo częstotliwości, 70kHz do 70GHz, w wykonaniu szerokopasmowym nawet 110GHz
  • Najwyższej klasy pomiary impulsowe — PulseView™ przy rozdzielczości 2.5ns i dynamice 100dB
  • 4-portowe pomiary symetryczna lub niesymetryczne - DifferentialView™
  • Pomiary w torach optycznych
  • Zakres dynamiki, aż do 142dB
  • Prędkość pomiarów, 20 μs/pt
  • Wysoka moc do +14dBm i szeroki zakres regulacji
  • Kierunkowość do 50dB
  • Wysoka dokładność pomiaru przy użyciu precyzyjnego kalibratora AutoCal
  • Platforma Windows XP Pro
  • Wielokanałowość i przebiegi aż do 100 000 punktów

Rodzina MS4640B składa się z czterech modeli w zakresie częstotliwości odpowiednio od 10MHz (opcjonalnie 70kHz) aż do 20GHz, 40GHz, 50GHz i 70GHz. Ta 2-portowa platforma o wyjątkowych parametrach jest kompatybilna z istniejącym 4-portowym i szerokopasmowym systemem mmW do pomiarów od 70kHz do 110GHz, oraz pomiarów falowodowych aż do 500GHz. Rodzina ta została tak zaprojektowana, by w przyszłości łatwo można było zwiększać jej możliwości.

Najlepszy na rynku zakres dynamiki VectorStar - 100dB przy 70GHz tworzy unikalną dokładność niespotykaną wcześniej w mikrofalowych analizatorach VNA. Uzupełnieniem szerokiego zakresu dynamiki analizatora MS4640A jest wspaniały poziomu kompresji odbiornika wynoszący 0.1dB przy poziomie mocy na odbiorniku +10dBm dla 70GHz .

Obecnie środowisko inżynieryjne poczynając od Centrów Naukowo-Badawczych po przemysł wymaga dużej szybkości pomiarów. Rzeczywista szybkość pomiarów VectorStar’s na poziomie 20s/punkt pozwala na szybkie gromadzenie danych, konieczne by urządzenie miało jak najlepsze charakterystyki w złożonych pod względem fizycznym i środowiskowym warunkach, napędzanych poziomach czy zakresach częstotliwości.

MS4640B jest oparty na Windows XP Pro OS. Posiada 26cm wyświetlacz dotykowy LCD z USB 2.0, Ethernet z połączeniem GPIB. Wektorowy analizator sieci posiada wystarczającą pojemność pamięci oraz grafikę, by oferować 16 niezależnych kanałów z 16 śladami w każdym. Posiada również 25,000 punktów w każdym kanale. Dla aplikacji takich jak: domena czasu, który wymaga tak dużo punktów jak to tylko możliwe dostępnych jest 100,000 punktów podczas pracy w pojedynczym kanale.
