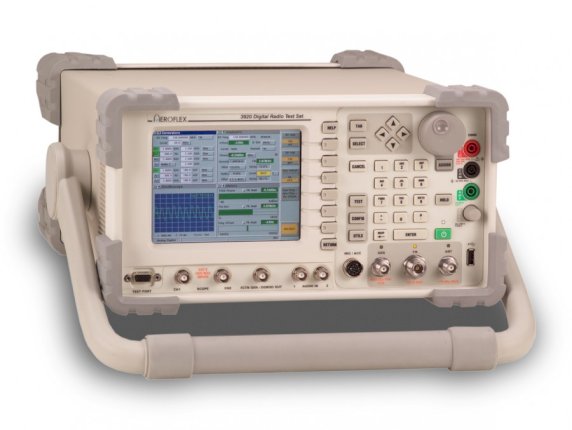

Tester radiokomunikacyjny TETRA, DMR, NXDN, dPMR, HPD
Technologie:
Opis

Możliwość testowania systemów łączności analogowej i cyfrowej :

  • Analog – FM, AM, AM USB, AM LSB
  • P25< >Conventional C4FM/LSM / CQPSKPhase 2 HDQPSK/HCPM
  • Trunking C4FM/LSM/CQPSK/X2-TDMA™
  • Analog SmartZone™ and SMARTNET™ Trunking (Analog or Digital P25 handoff)
  • Off Air Monitor for Protocol Analysis
    • HPD - High Performance Data
    • DMR – Digital Mobile Radio
    • NXDN™ - 4800/9600 baud
    • TETRA – BS, BS T1, DM, MS, MS T1
    • dPMR – Digital Private Mobile Radio
    • ARIB STD-T98

Szukasz optymalnego rozwiązania do swojego serwisu? Chcesz wybrać odpowiedni sprzęt ale nie masz pewności?
Polecamy ciekawy artykuł. Kliknij.

Wybrane moźliwości testera radiokomunikacyjnego 3920 :

  • Praca w zakresie częstotliwości od 10 MHz do 1 GHz lub 2,7 GHz
  • Wbudowany analizator widma z generatorem śledzącym
  • Wbudowany generator sygnałowy z rozdzielczością 1 Hz; ustawieniem poziomu do 0,1dB ; dokładnością typowo 0,6 dB
  • Wewnętrzna modulacja AM, FM
  • Demodulacja sygnału AM, FM
  • Częstościomierz RF
  • Miernik mocy szerokopasmowy bezpośredni pomiar mocy do 125 W z zabezpieczeniem mocy do 200 W
  • Miernik mocy kanałowy
  • Miernik dewiacji i głębokości modulacji
  • 3 generatory audio / funkcyjne
  • Pomiary audio : miernik częstotliwości, miernik poziomu, miernik SINAD, miernik zniekształceń
  • Filtry audio
  • Dwukanałowy oscyloskop 4 MHz
  • Generatory DTMF i DCS
  • Możliwość zdalnego sterowania przez interfejs GPIB lub przez sieć LAN
  • Wysoko stabilna podstawa czasu 0,01 ppm
  • Kolorowy wyświetlacz
  • Wyposażony w 30 GB dysk twardy umożliwiający zapamiętywanie wyników pomiarów i ustawień przyrządu
  • Tester terminali i stacji bazowych systemu TETRA zastępujący tester 2968
  • Wbudowany generator sygnałowy RF  TETRA
  • Wbudowany analizator sygnałów RF  TETRA
  • Wbudowany generator / anlaizator protokołów TETRA
  • Wbudowany miernik mocy i analizator mocy  RF  TETRA
  • Tryb AutoTest
  • Kolorowy wyświetlacz z prostym menu użytkownika
  • Zdalne sterowanie przez GPIB
  • Aktualizacja oprogramowania przez Internet
Opcje i akcesoria
3920 Digital Radio Test Set 1MHz - 1GHz with Standard Analog Duplex Operation and DMM
390XOPT110 TETRA MS (Mobile Station Testing)
390XOPT111 TETRA BS (Base Station Testing)
390XOPT112 TETRA DM (Direct Mode Testing)
390XOPT114 TETRA Energy Economy Mode (Requires 390XOPT110)
390XOPT115 TETRA Autotest II
390XOPT051 Site Monitoring Application
390XOPT054 IQ Gen Modulation (for IQ Creator waveforms)
390XOPT055 Audio Analyzer
392XOPT058 2.7GHz Frequency Range Extension Option
390XOPT059 Auto-Test II Analog
390XOPT060 Harmonics & Spurious Measurements
390XOPT061 Tracking Generator
390XOPT064 Analog Duplex Power Between Markers
390XOPT090 Chinese GUI
390XOPT200 P25 Conventional Operation (with DES OFB Type III)
390XOPT201 P25 Trunking Operation VHF/UHF/700/800MHz (Requires 390XOPT200)
390XOPT204 LSM Generate and Receive/Analysis (Requires 390XOPT200)
390XOPT206 P25 Control Channel Logger Option (Requires 390XOPT200)
390XOPT207 SMARTNET™/SmartZone™ Option (Requires 390XOPT200)
390XOPT209 KVL Keyloader Option (Requires 390XOPT200)
390XOPT210 Analog Simulcast Option (Requires 390XOPT055)
390XOPT212 Explicit Mode Trunking (Requires 390XOPT200 and 390XOPT201)
390XOPT213 Unit to Unit Call (Requires 390XOPT200, 390XOPT201 and 390XOPT212)
390XOPT214 Adjacent Channel Broadcast Message (Requires 390XOPT200 and 390XOPT201)
390XOPT215 Secondary Control Channel Broadcast Message (Requires 390XOPT200 and 390XOPT201)
390XOPT218 Autotest II for P25 Radio Systems (Requires 390XOPT200)
390XOPT219 X2 TDMA Test Suite (Requires 390XOPT200 and 390XOPT201) - (Available through Motorola Only)
  Motorola Price  - ,500
390XOPT220 Phase 2 Two-Slot Time Division Multiple Access Physical Layer (Requires 390XOPT200)
390XOPT230 Off Air Monitor Software for P25 Message Logging - Protocol Analysis Tool (Requires 390XOPT200 and
   390XOPT206)
390XOPT240 P25 AES Encryption (Requires 390XOPT200) (U.S. DoC License Required, Contact Wichita Export
   Administration for details.)
390XOPT245 X2 TDMA Mobile Emulator  (Requires 390XOPT200 and 390XOPT201 and 390XOPT219) -
   (Available through Motorola Only)
390XOPT250 Occupied Bandwidth for P25 (Requires 390XOPT200)
390XOPT260 P25 Performance Test Triggers
390XOPT261 X2 TDMA Advanced Test Suite - Combines 390XOPT219 & 245  (Requires 390XOPT200 and
  390XOPT201) - (Available through Motorola Only)
390XOPT300 Motorola HPD® Testing Option (Available through Motorola Only)
390XOPT301 Motorola HPD® Advanced Analysis Package (Available through Motorola Only)
390XOPT302 Motorola HPD® Testing Suite Combines 390XOPT300 and 390XOPT301 (Available through Motorola Only)
390XOPT303 Autotest II for HPD® Radio Systems (Requires 390XOPT300)
390XOPT400 DMR (MOTOTRBO™) ETSI 102-361
390XOPT401 Autotest II for DMR Radio Systems (Requires 390XOPT400)
390XOPT402 DMR XML Channel Logger Option (Requires 390XOPT400)
390XOPT420 dPMR - ETSI 102-490
390XOPT421 Autotest II for dPMR Radio Systems (Requires 390XOPT420)
390XOPT422 dPMR Control Channel Logger Option (Requires 390XOPT420)
390XOPT440 NXDN
390XOPT441 Autotest II for NXDN Radio Systems (Requires 390XOPT440)
390XOPT460 ARIB T98
390XOPT461 Autotest II for ARIB T98 Radio Systems (Requires 390XOPT460)
390XOPT600 Motorola  XTS-3000 series Autotest / Alignment Software (Requires 390XOPT200 and OPT218)
390XOPT601 Motorola  ASTRO®25 series Autotest / Alignment Software (Requires 390XOPT200 and OPT218)
390XOPT602 Motorola  ASTRO®25 series XTL™ Power Autotest / Alignment Software (Requires 390XOPT600, OPT200,
   OPT218, and AC24011)
390XOPT603 TIA/EIA-603 FM Land Mobile Test Software (Requires 390XOPT059)
390XOPT604 Motorola APX™ series Autotest / Alignment (Requires 390XOPT200 and OPT218 and AC24011)
390XOPT606 EF Johnson ES series Autotest / Alignment Software (Requires 390XOPT200 and OPT218)
390XOPT607 BK DPHX5102X series Autotest / Alignment Software (Requires 390XOPT200 and OPT218)
390XOPT608 Kenwood P25 5X10 Series (Rev 3 Hardware Only) Autotest / Alignment Software (Requires 390XOPT200 and OPT218)
390XOPT610 Motorola MOTOTRBO™ XPR Radio Series Autotest / Alignment Software (Requires 390XOPT400 and OPT401)
390XOPT611 Motorola TETRA MS (MTP-850  Series) Autotest Software (Requires 390XOPT110, 390XOPT054 and 390XOPT115)
  SECTION 1 - RADIO TEST SET PRODUCTS



390XOPT614 Technisonic Type 1 Radios Series Autotest / Alignment Software (Requires 390XOPT200 and 390XOPT218)
390XOPT615 Technisonic Type 2 Radios Series Autotest / Alignment Software (Requires 390XOPT200 and 390XOPT218)
390XOPT626 DMR Repeater Autotestest Software (Requires 390XOPT400 and 390XOPT401)




Extended Standard Warranties for 390X
W390X/203 Extended Standard Warranty 36 Months
W390X/204 Extended Standard Warranty 48 Months
W390X/205 Extended Standard Warranty 60 months
Extended Standard Warranties with Calibration for 390X
W390X/203C Extended Standard Warranty 36 Months with scheduled calibration
W390X/204C Extended Standard Warranty 48 Months with scheduled calibration
W390X/205C Extended Standard Warranty 60 Months with scheduled calibration

Accessories for 390X
AC24009 DMM Test Leads for use with 392XOPT053.  Category 3 rated.
AC24011 10 AMP Current Shunt  0.01 Ohm.
  5U Rack Mount Kit
  6U Rack Mount Kit
AC25083 Case, Transit W/Wheels (Pelican)
AC25012 Case, Soft Padded Carrying
AC25013 Kit, 10/20 dB Pads, TNC
AC25014 Scope Probe Kit
AC25023 Front/Rear Cover
AC25029 Accessory Pouch
AC25036 DC to AC Converter, 12VDC to 110-120VAC
AC25042 Antenna (BNC) (50 MHz)
AC25059 6 dB / 150 Watt 1.5 GHz Attenuator
AC25060 10 dB / 150 Watt 1.5 GHz Attenuator
AC25061 50 ohm 250 Watt 5 GHz Termination
AC25081 Site Survey Software
AC4105 Return Loss Bridge (1.3 GHz)
AC8645 Microphone
  3920 CD Maintenance Manual
CALFB392X Calibration Certificate
  Note: For Operations & Applications Training refer to 'Section 14 Other Information'

  Accessories Supplied as Standard for 390X
  1 x AC25023 Front/Rear Cover
  2 x AC25027 Adapter (BNC-F to TNC-M)
  1 x Adapter (N-M to BNC-F)
  1 x 3900 Series Operation Manual (CD-ROM)
  1 x AC Line Cord
  1 x AC25043 Antenna (BNC) (450 MHz)
  1 x AC25044 Antenna (BNC) (800 MHz)
  1 x AC25045 Antenna (BNC) (150 MHz)
