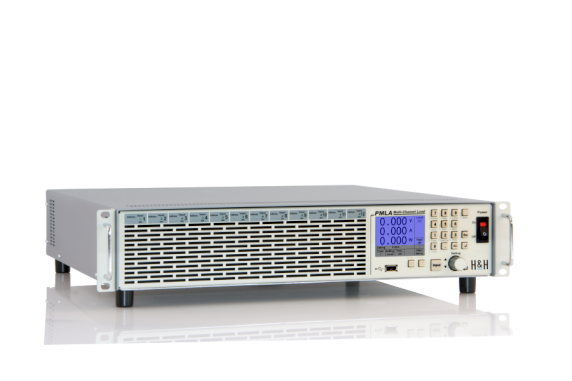

Seria PMLA

  • Konfigurowalne obciążenie wielokanałowe
  • Do 12 kanałów w 19" - 2 HU
  • Możliwa konfiguracja na miarę z modułami w 4 klasach napięciowych i 4 klasach mocy
  • 150 W - 300 W - 450 W - 600 W moduły
  • Napięcia 40 V - 60 V - 120 V - 240 V
  • Prądy od 1 A do 120 A
  • Tryb CC - CV - CR - CP
  • Obciążenia dynamiczne
  • 1 800 W mocy całkowitej
  • Obsługiwany przez interfejs użytkownika
  • Programowanie SCPI z funkcją pomiaru
  • Wewnętrzne przechowywanie danych pomiarowych
  • Ochrona elektroniczna
  • Analogowe wyjścia pomiarowe (opcjonalnie)
  • Analogowe wejście sterujące (opcja)
  • Obszerne interfejsy danych
  • Możliwość montażu 19 cali
  • Rozszerzenie kanału poprzez urządzenia Slave
  • Funkcja watchdog
  • Sterowniki LabVIEW i narzędzia programowe dostępne do pobrania
Konfiguracja

Elektroniczne wielokanałowe obciążenie PMLA posiada do 3 jednostek chłodzących, z których każda ma 4 pozycje montażowe dla modułów obciążenia. Dostępne są moduły obciążenia 150 W, 300 W, 450 W lub 600 W.
W zależności od mocy, moduł zajmuje jedno (150 W), dwa (300 W), trzy (450 W) lub cztery gniazda (600 W).

Moduły obciążenia

Moduły są dostępne w czterech różnych napięciach 40 V, 60 V, 120 V i 240 V oraz prądach od 1 A do 120 A.
Można skonfigurować różne obciążenia, np:
1 x 600 W + 1 x 450 W + 2 x 300 W + 5 x 150 W
Całkowita moc jest maksymalna. 1,800 W.
Dzięki temu obciążenia można łatwo skonfigurować do testowania jednostek o wielu wyjściach.
Wejścia obciążeniowe są oddzielone galwanicznie. Dlatego też bardzo proste systemy mogą być konfigurowane specjalnie do wymagań z wielokanałowymi urządzeniami Burn-In.

Tryby pracy i funkcje

Możliwe są następujące tryby pracy
  • Tryb prądowy
  • Tryb napięciowy
  • Tryb rezystancji
  • Tryb zasilania
  • Tryb dynamiczny z maks. 100 wartościami nastawczymi
Dostępna jest regulowana ochrona prądowa lub napięciowa oraz funkcje pomiaru napięcia i prądu.

Przechowywanie danych pomiarowych

Funkcja akwizycji danych rejestruje do 100 punktów pomiarowych (czas, napięcie, prąd) na każdym kanale i zapisuje je wewnętrznie.

Interfejs użytkownika

Urządzenie główne posiada graficzny interfejs użytkownika. Można obsługiwać wszystkie kanały, również podłączonych urządzeń podrzędnych.

Porty I/O

Opcjonalny port I/O dla następujących funkcji
  • Ustawienie obciążenia C i V
  • Obciążenie włączone/wyłączone
  • Wyjście monitora napięcia
  • Wyjście monitora prądowego
  • Wejścia sensora

Fabryczny certyfikat kalibracji

(FCC-PMLAxx)
Wraz z urządzeniami dostarczany jest bezpłatny Certyfikat Fabrycznej Kalibracji (FCC). FCC spełnia wymagania normy DIN EN ISO 9000ff. Certyfikat kalibracji dokumentuje zgodność z normami krajowymi w celu zilustrowania fizycznego urządzenia zgodnie z międzynarodowym Układem Jednostek Miar (SI). W okresie gwarancyjnym kalibrację przeprowadzamy po raz drugi za darmo.

--> Warunki drugiej bezpłatnej kalibracji

Zalecany okres kalibracji wynosi 2 lata.

Narzędzia programowe i sterowniki

Sterowniki LabVIEW i narzędzia programowe są dostępne do pobrania bezpłatnie.

Aplikacje

  • Kalibracja wyjść sterownika
  • Badanie konsumenckie systemów elektrycznych

Testuje:

  • Baterie i akumulatory
  • Kable
  • Absorbery
  • Przetwornice DC/DC
  • Zespoły elektroniczne
  • Bezpieczniki elektroniczne i wyłączniki
  • Skrzynki bezpiecznikowe
  • ECU
  • Rozdzielacze mocy

System spustowy

Za pomocą systemu wyzwalającego można synchronicznie włączać wszystkie kanały lub uruchamiać zaprogramowany przebieg fali.

Funkcja watchdog

Regulowana funkcja watchdog może zabezpieczyć DUT poprzez wyłączenie wejścia w przypadku przerwania transmisji danych.

Moduły chłodzenia i obciążenia

W każdym urządzeniu można zainstalować trzy agregaty chłodzące. W każdym agregacie chłodniczym, w zależności od typu, można zainstalować jeden, dwa lub cztery moduły.

Zaciski

Zaciski obciążeniowe znajdują się na listwach wtykowych.

Chłodzenie

Transport powietrza z panelu przedniego na panel tylny umożliwia montaż kompaktowych systemów regałowych bez przerw. Regulacja temperatury wentylatora zapewnia przyjemny hałas podczas pracy.

Dokumentacja

Każdy ładunek elektroniczny jest dostarczany wraz z instrukcją obsługi w postaci pliku PDF i drukowanych ogólnych instrukcji bezpieczeństwa, każda w języku niemieckim i angielskim.

Opis w języku angielskim: PMLA Series
