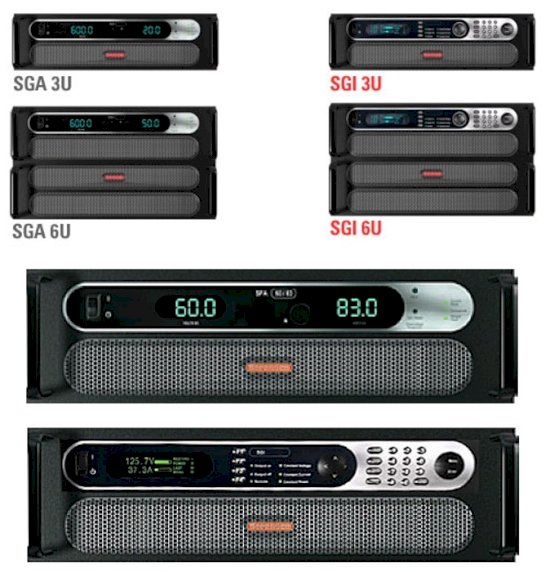

SGA/SGI SERIAProgramowalnych zasilaczy DC o wysokiej mocy

Zapytaj o produkt
Opis

Seria SG to następna generacja wysokowydajnych programowalnych zasilaczy prądu stałego zaprojektowanych pod kątem wyjątkowej odpowiedzi impulsowej, niskich szumów oraz najwyższej mocy wyjściowej na rynku. Odpowiednio zaprojektowane przednie wloty powietrza umożliwiają montowanie zasilaczy bez wymogu pozostawiania odstępów pomiędzy kolejnymi urządzeniami.

Sercem układu SG jest 5 kW modułowy zasilacz. W zależności od napięcia wyjściowego od jednego do sześciu modułów może być montowanych w jednej obudowie aby zapewnić od 5 kW do aż 30 kW mocy. Ponadto obudowy mogą być bardzo łatwo łączone równolegle w celu osiągnięcia mocy wyjściowej na poziomie 150 kW. Równolegle łączone urządzenia działają jak jeden zasilacz zapewniając całą wymaganą moc. Zależnie od interfejsu kontrolnego dostępne są w dwóch wersjach: SGI posiada podstawowy analogowy system kontroli podczas gdy SGI zapewnia inteligentne opcje kontrolne.

SGI: Zaawansowana inteligentna kontrola
(Sorensen General purpose Intelligent) SGI łączy inteligentne mechanizmy kontroli z elektroniką dużej mocy wspólnej dla wszystkich urządzeń rodziny SG. Mechanizmy te umożliwiają tworzenie zaawansowanych sekwencji, trybu stałej mocy wyjściowej oraz zapisywania i przywoływania wspólnych ustawień czyniąc przez to SGI idealnym urządzeniem do przeprowadzania testów wykorzystujących proste i złożone sygnały. Imponująco wyglądający próżniowy fluorescencyjny wyświetlacz graficzny wyświetlający komunikaty w jednym z ośmiu języków oraz klawisze kontekstowe wraz z klawiaturą na przednim panelu upraszczają programowanie SGI.

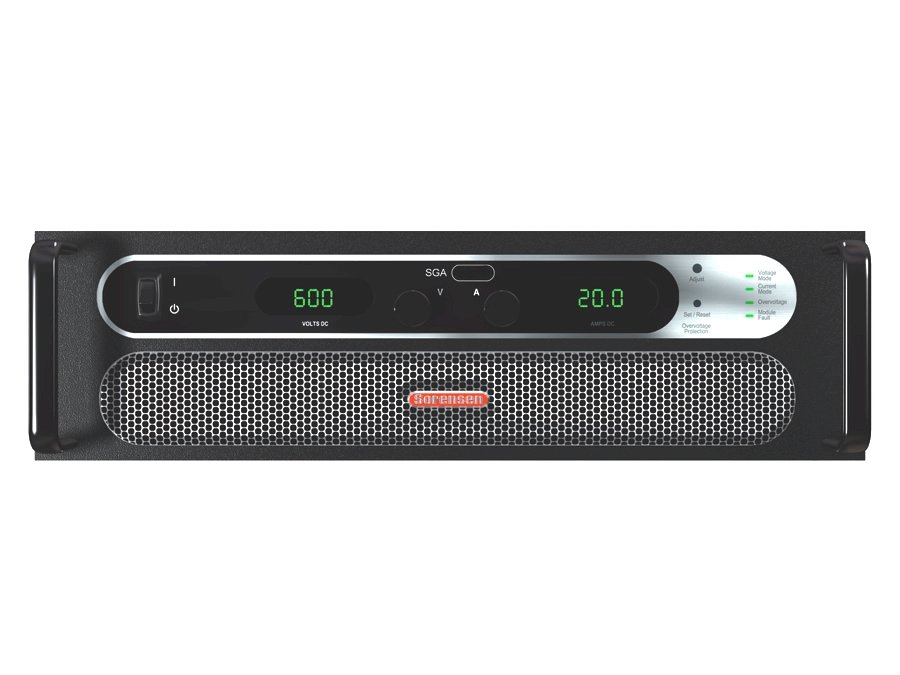

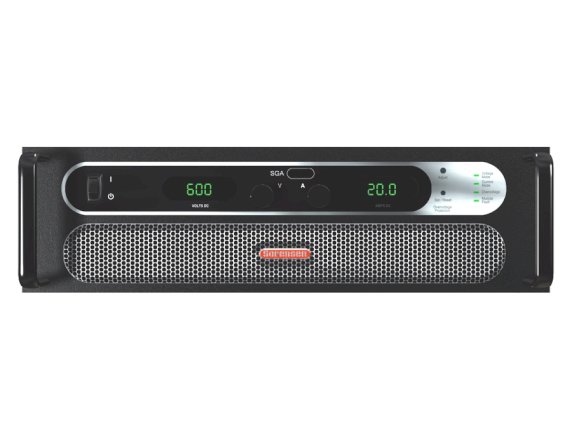

SGA: Wyjątkowa wartość – kontrola analogowa
(Sorensen General purpose Analog) SGA  jest dostępne w wyjątkowej cenie dla użytkowników wymagających prostego w obsłudze analogowego panelu sterowania z możliwością zdalnej kontroli. Z tą samą elektroniką dużej mocy i wysokiej klasy co SGI, SGA zapewnia kluczowe opcje kontroli takie jak dziesięciostopniowe potencjometry regulujące poziomy napięć i prądów wyjściowych, 3 ½ znakowy wyświetlacz LED wraz z podglądem i ustawianiem poziomu ochrony przepięciowej (OVP).

Zastosowania:

  • Testy niszczące
  • Testy zgodności
  • Badania materiałowe
  • Kontrola procesów
  • Atestowanie produktów
  • Elektronika samochodowa
  • Systemy ATE
  • Ładownie akumulatorów



Zakresy napięcia i prądu wyjściowego
Model SGA/SGI 3U SGA/SGI 6U
Moc 5 kW 10 kW 15 kW 20 kW 25 kW 30 kW
Napięcie Prąd (max)
0 - 40 125 250 375 500* 625* 750*
0 - 60 83 167 250 333 417 500
0 - 80 63 125 188 250 313 375
0 - 100 50 100 150 200 250 300
0 - 160 31 63 94 125 156 188
0 - 200 25 50 75 100 125 150
0 - 250 20 40 60 80 100 120
0 - 330 15 30 45 61 76 91
0 - 400 12 25 38 50 63 75
0 - 600 8 17 25 33 42 50



* By way of paralleling 5kW, 10kW & 15kW supplies
