Dekady rezystancyjne serii 1433 stanowią grupę produktów, umożliwiających szeroki wybór wysokiej jakości źródeł rezystancji. Dostępna jest dowolna liczba dekad od jednej do jedenastu.

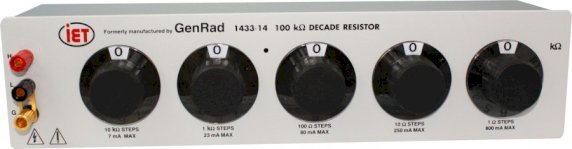

Dekada rezystancja o wysokiej dokładności1433
Dekady rezystancyjne serii 1433 stanowią grupę produktów, umożliwiających szeroki wybór wysokiej jakości źródeł rezystancji. Dostępna jest dowolna liczba dekad od jednej do jedenastu.
1433 jest precyzyjnym źródłem rezystancji charakteryzującym się bardzo dobrą stabilnością, współczynnikiem temperatury, współczynnikiem mocy i odpowiedzią częstotliwościową.
Dostępnych jest ponad 30 różnych modeli pokrywających zakres od 1mΩ do ponad 111 MΩ. Seria 1433 wykorzystuje stabilne przełączniki z posrebrzanymi złączami o bardzo niskiej impedancji. Specjalnie zaprojektowane, utrzymują zero-rezystancję mniejszą niż 1mΩ na dekadę. Zdolność samooczyszczania złącz posrebrzanych chroni je przed osadzaniem nalotu gdy są nieużywane, lub przepływają przez nie tylko niewielkie prądy. Dzieje się tak przeważnie wtedy, gdy minutowe prądy testujące wytwarzane są przez cyfrowe multimetry lub inne urządzenia pomiarowe. Rezystancja złącz jest stała, niska i powtarzalna.
Tarcza numerowa, oznaczona od 0 do X (=10), umożliwia PŁYNNĄ rotację z pozycji na pozycję. Każda tarcza posiada zakładkę pozycjiX(10) dla maksymalnego położenia. Rezystancja dla jednego kroku i maksymalny prąd każdej tarczy są wyraźnie opisane na płycie czołowej. Elektryczną osłonę stanowią : obudowa wykonana z eleganckiego aluminium oraz panel czołowy. Elementy rezystancji nie posiadają elektrycznego podłączenia do obudowy i panelu czołowego; Wyprowadzone są specjalne, odizolowane zaciski.
Dzięki zastosowaniu pozłacanych, telurowo – miedziowych zacisków, zminimalizowany został efekt termicznego emf, który mógł powodować błędy w pomiarach rezystancyjnych dc. Wszystkie przewody znajdujące się w urządzeniu, jak również stopy lutownicze nie zawierają metali lub połączeń, które powodują problemy z efektami termicznymi emf.
Z tak niską rozdzielczością jak 1mΩ i maksymalną dostępną rezystancją ponad 111MΩ, dekady serii 1433 można wykorzystać do precyzyjnych pomiarów wymagających wysokiej dokładności, dobrej stabilności i niskiej zero-rezystancji. Można je również wykorzystać jako komponenty mostków dc i ac; do kalibracji; w postaci standardów transferowych i jako symulatory RTD.
Seria 1433 może być również zainstalowana w stojaku.
SPECYFIKACJE
Zakres: 1 mΩ do 111 MΩ w ponad 30 różnych modelach.Całkowita dokładność:
Różnica pomiędzy rezystancją przy dowolnym ustawieniu i ustawieniu Zero jest równa wartości odczytanej z tarczy ± (0.01% + 2 mΩ
Dokładność Dekady
|
Razem R
(Ω)
|
R/krok
(Ω)
|
Dokładność podwyższenia R
|
L/krok
(µH)
|
Max I
|
Moc/krok (W)
|
|
0.01
0.1
1
10
100
1000
10,000
100,000
1,000,000
10,000,000
100,000,000
|
0.001
0.01
0.1
1
10
100
1000
10,000
100,000
1,000,000
10,000,000
|
± 4%
± 2%
± 0.4%
± 0.1%
± 0.04%
± 0.01%
± 0.01%
± 0.01%
± 0.01%
± 0.01%
± 0.01%
|
-
0.01
0.1
0.15
0.55
5
15
75
-
-
-
|
5
4
1.6
800
250
80
23
7
2.3
0.7
0.23
|
0.025
0.16
0.25
0.6
0.6
0.5
0.5
0.5
0.5
0.5
0.1
|
Typowe wartości zero impedancji
Zero Rezystancja (Ro)
0.001 Ω/dekadę przy dc;
0.04 Ω/dekadę przy 1 MHz; proporcjonalnie do pierwiastka kwadratowego częstotliwości powyżej 100 kHz
Zero Indukcyjność (Lo): 0.1 μH/dekada + 0.2 μH.
Efektywna pojemność (C) bocznika
Jej wartość jest zdeterminowana w głównym stopniu od największej używanej dekady.
Temperaturowy współczynnik rezystancji <± ppm/ ºC dla wartości powyżej 100 ± 20 ppm/ ºC dla 100Ω i poniżej w temperaturze pokojowej
Przełączniki:
Płynna rotacja tarcz; stałe złącza srebrzone, rezystancja złącz mniejsza niż 1mΩ; pojemność mniejsza niż 1pF pomiędzy złączami: okres życia ponad 1 milion cykli.
Maksymalne napięcie na obudowie: 2000 V szczytowe
Zaciski: Pozłacane, telurowo – miedziane o niskim termicznym emf
Warunki środowiskowe:
Warunki pracy urządzenia: +10 do + 40ºC, <80%RH
Warunki przechowywania urządzenia: -20 do +65ºC
