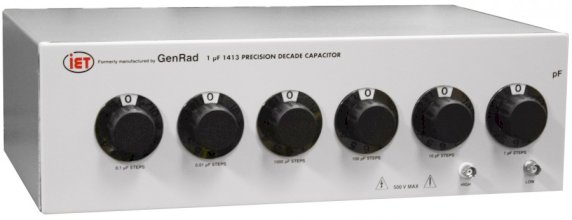

Dekada Pojemności
Producent:
Opis

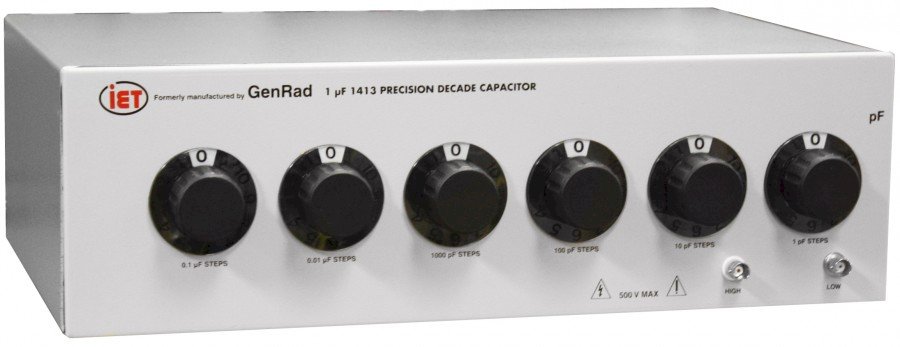

Precyzyjny kondensator dekadowy 1413  może być zarówno wysokojakościowym, szerokozakresowym wzorcem jak i niezawodnym elementem systemów. Kondensator może być używany jako wolnostojący lub montowany na stałe w stojaku. Kondensator 6 dekadowy cechuje się  precyzyjną regulacją, ze wspaniałą dokładnością, w szerokim zakresie pojemności. Może być ustawiona dowolna wartość w zakresie od 0 do 1.11111 mF, z inkrementacją do 1 pF.

Każda dekada umożliwia dołączenie styków wyjść BCD 1-2-4-8, do logowania danych.

1413 szczególnie nadaje się  do współpracy z komparatorem impedancji 1654, dla porównywania połączonego elementu zewnętrznego ze wzorcem. Zestaw  1413 i 1654 dostępny jest w postaci Systemu sortującego 1654-Z2.  Dostępny jest również system sortujący  1654 –Z3, zawierający dodatkowo komparator analogowy 1782.

Dla uzyskania kroków 1, 10, 100, 1000 pF oraz 0.01 i 0.1mF zastosowano sześć dekad.  Dla dwóch niższych dekad zastosowano kondensatory powietrzne. Dla pozostałych dekad zastosowano precyzyjne kondensatory o posrebrzanej mice. Regulacja dwóch najniższych dekad, z kondensatorami o posrebrzanej mice, odbywa się za pomocą trymerów powietrznych.



SPECYFIKACJE

Zakres:0 do 1.11111 mF pojemność ustawiana na  6 wbudowanych tarczach odczytowych.

Dokładność:±(0.05% + 0.5 pF) na rok przy 1 kHz.

Stabilność: :±(0.01% + 0.1 pF) na rok. Współczynnik temperaturowy: 20 ppm / 0C od 10 do 500C.

Pojemność zerowa : £0.1 pF.

Zakres  napięcia:  500 V pk max do 10 kHz

Częstotliwość; Patrz krzywe

Interfejs: Połączenia, 2 złącza GR874* zamontowane z tyłu.



Wyjście danych, Złącze 36-stykowe Amphenol Typ 57 daje połączenia do styków  BCD o wagach 1-2-4-8 , o napięciu i prądzie znamionowym 28 V, 1 A, dla w każdego przełącznika dekadowego.

Dostępne: Zestaw adaptera stojakowego 0480-9703 do przystosowania modeli wolnostojących na montowane w stojaku, Adapter 874-Q2 do przystosowania załącza GR874 do śrub zaciskowych (wymagane 2). Łącze zwierające 938-L do łączenia ekranów przy używaniu  adapterów 874-Q2. Złącze 4220-3036 dopasowujące do złącza wyjścia danych.

Dane mechaniczne: wymienna obudowa. Wymiary (szer. x wys. x gł.): 17 x 5.59 x 11.96 in. (432 x 142 x 304 mm);

stojak 19 x 5.22 x 10.9 in (483x133x505 mm). Masa : wersja wolnostojąca 23 lb (10.5 kg) netto, 29 lb (13.5 kg) przy transporcie; wersja stojakowa 24 lb (11 kg), 30 lb (14kg) przy transporcie.
